Терморегулятор Е 51.716 программируемый с ЖК-дисплеем и двумя датчиками применяется для автоматического поддержания температуры теплого пола в диапазоне от +5 °С до +90 °С. Максимальная мощность нагрузки составляет 3,5 кВт.

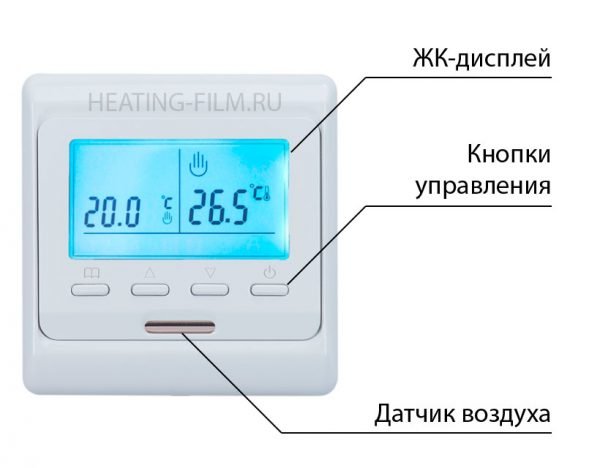

• На передней панели терморегулятора E 51.716 располагаются ЖК-дисплей, кнопки управления и датчик воздуха.
• Терморегулятор предназначен для поддержания температуры пола в пределах от +5 °С до +90 °С.
• Работать терморегулятор может в трех режимах: ручном, программируемом и комфортном. Программировать терморегулятор можно на каждый день и неделю, используя шесть временных интервалов.
• В терморегуляторе имеется независимый элемент питания для сохранения настроек. После отключения и включения электропитания терморегулятор автоматически включится в режим работы подогрева теплого пола, который был ранее задан пользователем.
• Для определения температуры используется выносной датчик температуры (10 кОм), который размещается непосредственно в теплом полу. Длина провода датчика температуры 3 метра.
• Терморегулятор E 51.716 предназначен для стандартного скрытого монтажа в стенной коробке диаметром 65 мм.
• Товар сертифицирован. Гарантийный срок 3 года.

• Технические характеристики терморегулятора E 51.716

Схема подключения терморегулятора E 51.716

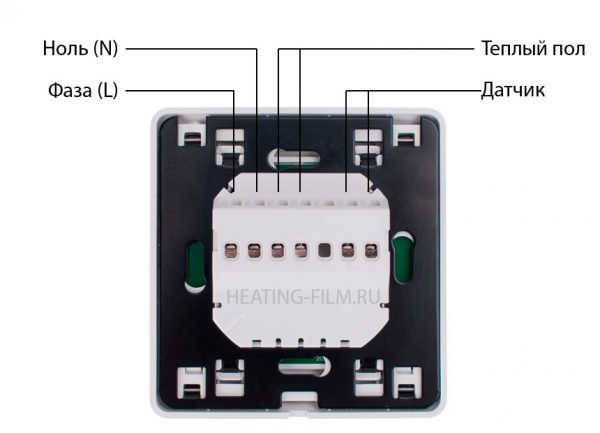

Эл ектрическая схема подключения терморегулятора E 51.716:

• Контакт 1 — питающий провод 220 В, фаза (L).
• Контакт 2 — питающий провод 220 В, ноль (N).
• Контакты 3 и 4 — нагрузка (теплый пол).
• Контакт 5 — не используется.
• Контакты 6 и 7 — датчик теплого пола.

Терморегулятор питается от сети 220 В.

Внимание! Неправильное подключение может привести к выходу из строя терморегулятора, датчика температуры, нагревательной секции
